Современные нефтегазовые объекты, особенно в условиях Крайнего Севера, требуют высокой степени автоматизации для обеспечения безопасности и бесперебойной работы. Одним из ключевых элементов инфраструктуры является факельная установка, предназначенная для безопасного сжигания постоянных, периодических и аварийных сбросов газа.
На месторождении в Ямало-Ненецком автономном округе компанией РНГ-Инжиниринг (ПАО «Европейская Электротехника, ОМЗ Перспективные технологии) был поставлен комплект оборудования для факельной установки высотой 60 метров. В состав поставки вошли шкафы управления и станции контроля, обеспечивающие полный цикл работы системы.

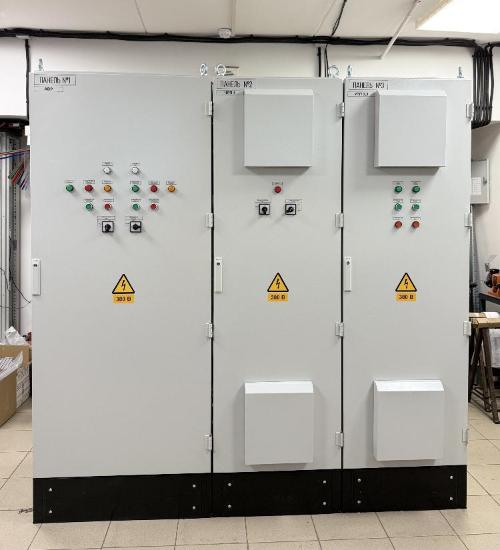

Состав шкафов управленияДля управления сложными процессами сжигания газа были применены следующие решения:
- Шкаф управления розжигом (ШУР): Выполняет функции контроля параметров работы факельной установки, автоматического и ручного управления, а также передачи сигналов о состоянии факельной установки в операторную.
- Станция управления воздуходувками (СУВ): Обеспечивает подачу воздуха для бездымного сжигания. Регулировка режима работы происходит в зависимости от расхода сбрасываемого газа автоматически: при увеличении расхода газа в работу последовательно включаются дополнительные воздуходувки с помощью плавного пуска, а для плавного регулирования расхода воздуха скорость вращения корректируется с помощью частотно-регулируемого привода.
- Шкаф управления заградительными огнями (ШУ ЗО): Отвечает за автоматическое или ручное включение световых сигналов для обеспечения безопасности воздушного движения.
- Блок регулирования газа (БРГ): Предназначен для ручного регулирования и автоматического поддержания давления топливного газа. Представляет собой утепленный обогреваемый шкаф с необходимой трубной обвязкой, фильтрами и датчиками.
Принцип работы системы
Алгоритм работы установки направлен на обеспечение эффективного и безопасного сжигания. Процесс выглядит следующим образом:
- Подготовка: Перед подачей основного газа производится розжиг дежурной горелки.
- Воспламенение: Дежурная горелка поджигает основное пламя газа, смешанного с воздухом.
- Регулирование горения: Для обеспечения бездымного сгорания в ствол подается определенное количество воздуха. Интенсивность подачи регулируется автоматически.
Особенности эксплуатации в условиях Севера
Поставленное оборудование спроектировано с учетом суровых климатических условий Ямало-Ненецкого автономного округа. Использование утепленных шкафов с обогревом (как в случае с БРГ) и автоматизированных систем управления позволяет минимизировать влияние человеческого фактора и обеспечивать надежность работы объекта при низких температурах.
Автоматизация процессов розжига и регулирования подачи воздуха не только повышает безопасность, но и оптимизирует расход топливного газа, что критически важно для объектов нефтегазодобычи.
